嵌入式PROFIBUS DP总线接口模块

销售服务热线：4006 139 938 / 021-5102 8348

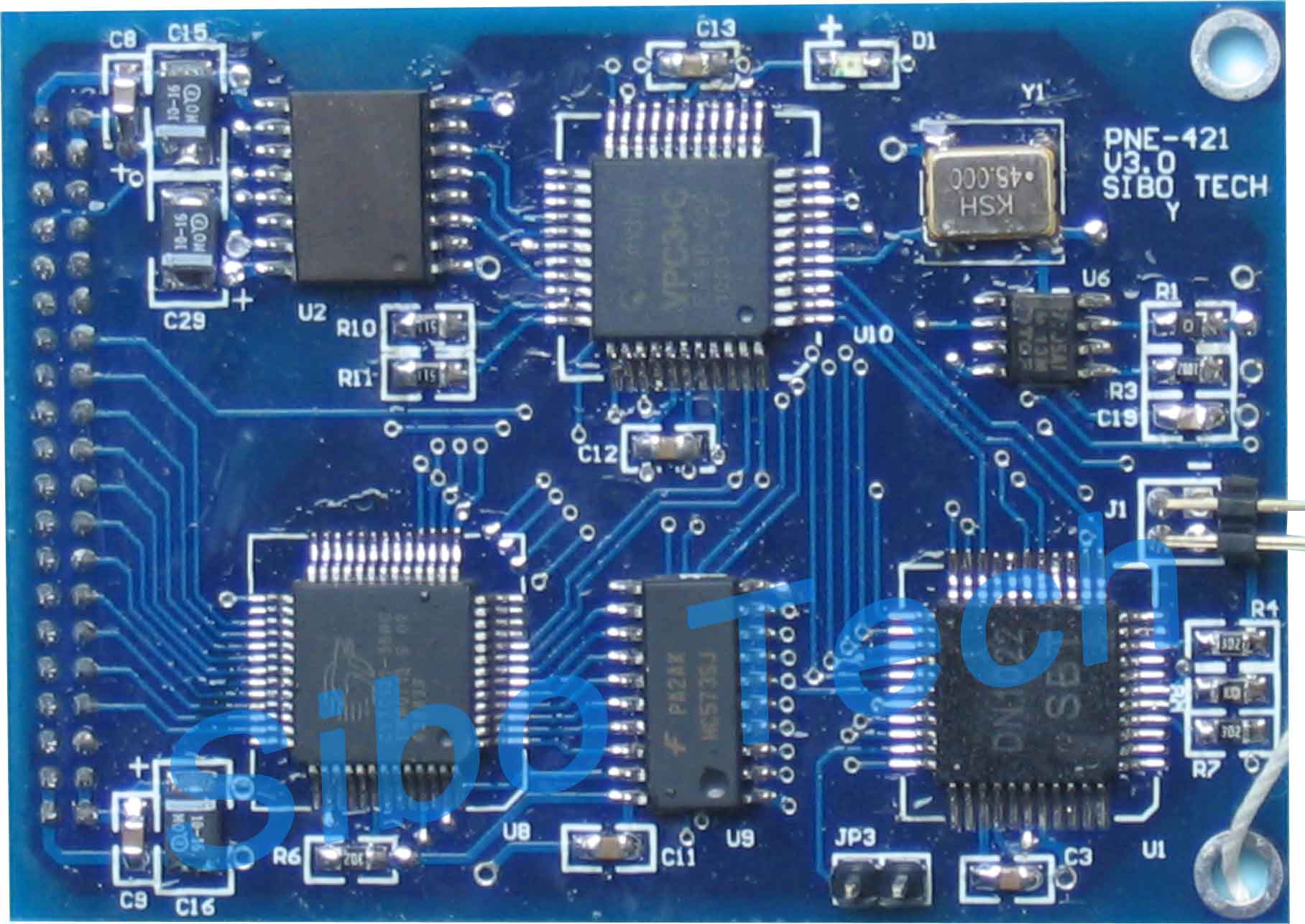

名称：	嵌入式PROFIBUS DP总线接口模块
型号：	PNE-421-DPRAM
基本说明：	本产品专为自主开发具有PROFIBUS DP 通信功能的产品，且对实时响应时间有较高要求的用户，以OEM方式提供PROFIBUS DP 从站通信接口，可广泛用于各种产品；如变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等

产品特点：

开发周期短：用户不需要了解PROFIBUS 开发技术，不需要购买PROFIBUS 开发系统；不需要自己编写GSD 文件，可在短时间内完成开发具有自主知识产权的PROFIBUS 产品
应用简单：用户产品的CPU 通过双口RAM 向接口板读/写输入/输出数据，接口板自动转换成PROFIBUS DP 协议与PROFIBUS 主站通信
高速：PNE-421-DPRAM 型产品支持12M 波特率，最快数据更新周期小于1ms
以OEM 方式提供：因此用户对产品有自主知识产权、品牌、商标注册权
可实现PROFIBUS 用户参数化功能：用户模板可将一次性设置的参数通过GSD文件在主站配置中设定，如压力上限报警值等；主站在与从站连接时一次将这些用户参数传送到从站，用户模板可使用这些参数实现参数化。用户参数化功能的好处是：避免将一次性设置参数作为PROFIBUS-I/O，占用周期性数据通信时间和空间资源

1、PROFIBUS DP 协议，符合EN57170 V2 和IEC61158；

2、标准PROFIBUS DP 驱动接口, 波特率自适应，最大波特率12M；

3、PROFIBUS 输入/输出数量可自由设定，最大244字节输入，最大244字节输出，最大488字节输入+输出；

4、可实现PROFIBUS 用户参数化功能；

5、接口板与用户板接口为双口RAM，用户板按普通RAM 的读写时序即可对接口板进行操作；

6、接口板与用户板之间以互相中断和硬件握手方式对双口RAM 进行数据交换，保证了数据交换的实时性和完整性（一致性）；

7、接口板与用户模板的数据交换有字校验和，保证了数据的安全性；

8、需用户板供电2 组5VDC, VCC/GND-150mA 和5V/0V-100mA；

9、工作环境温度: -40℃ ～ 75℃, 湿度5% ～ 95% ；

10、机械尺寸：50mm×70mm×12mm；
