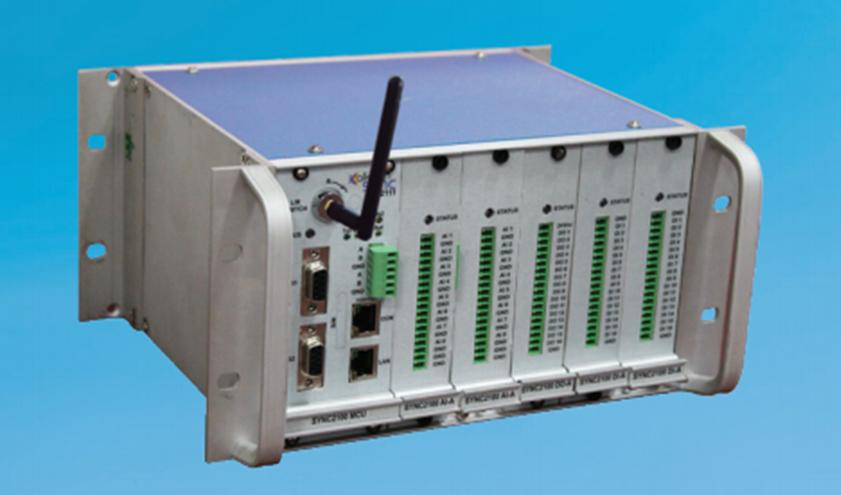

智能RTU/变电站控制器

特点

外壳符合IEC61850-3；

内部和外部的可插入单元调制解调器(GPRS/EDGE/CDMA UMTS)；

外部可插入RF调制解调器；

扩展通信接口的选项；

本地/远程操作；

可使用IEC60870-101/104，DNP3.0.Modbus和IEC61850的智能协议；

支持多达5000个数据点和1毫秒的时间分辨率；

支持10000个事件存储；

时间同步精度最高为1毫秒；

多个主站通信能力；

使用IEC623511和SSL安全通信，这里的SSL是基于使用AES，DES或3DES加密技术的VPN；

NERC-CIP安全兼容；

电源恢复后自启动和初始化；

时间同步于NTP/SNTP/NMEA/IEEE1588/Protocol specific synchronization；

远程配置和干扰采集支持透明传输和隧道技术传输；

使用SNMP/web服务器来管理设备；

远程配置和软件更新/FOTA；

规格表		SYNC2101	SYNC2111	SYNC2121
基本情况	管理	使用EasyConnect配置软件/web服务器/通过安全网络的SNMP/SSH来管理设备。支持基于GPRS/EDGA/CDMA的固定更新
	维护	直接通过调试接口或控制接口
	系统协议	TCP/IP,UDP/IP,SMTP,POP,HTTP,FTP,SNMP,ICMP,DHCP,BOOTP,Telnet,DNS,ARP,PPoE,DDNS
	应用协议	IEC60870-5-101/104,DNP3 serial/TCP,Modbus RTU.TCP,DLMS,IEC61850,更多协议请访问http://www.kalkitech.com/protocolsupport.htm
	LED指示灯	网络指示灯（黄色：连接状态，绿色：读/写），串口指示灯，RX/TX串行接口，电源指示灯
	安全性	NERC/CIP Compliant,SSHv2 SSL based VPN tunnel using Blowfish/AES/3DES
	逻辑编程	AND/OR/NOT/Bit SHIFT/Index Support for digital/analog data,继电器操作
	认证	IEC61850-3,CE认证
串行口	接口	DB9-1 RS232,1 RS232/485 Combine-1 RS485	DB9-1 RS232,1 RS232/485 Combine-2 RS485	DB9-1 RS232,1 RS232/485 Combine-2 RS485
	波特率	110bps-115.2kbps
以太网	接口	1个RJ45
	物理层	10/100 Base-T auto sensing
	隔离	1500VAC min as per IEEE802.3/ANSI X3.263
I/O接口	默认选项	8DI 24/48VDC,6DO 2.5-5A	可扩展至5IO卡	可扩展至5IO卡
	扩展卡	1.4AI card,4-20mA 1 No.	2.12 DI card,24/48VDC 1 NO. 1.16DI card,24VDC 2,16DOcard,500mA@24VDC 3,8AI card,0-10VDC,0-5VDC,4-20mA,0-20mA	1.16DI card,24VDC 2,16DOcard,500mA@24VDC 3,8AI card,0-10VDC,0-5VDC,4-20mA,0-20mA
	数字输入隔离	3KV光隔
	数字输出隔离	3KV光隔
电源需求	电源供应	19-58VDC
		85-264VAC 50-60HZ
		170-370VDC
	消耗细节	主要部件：5 watt
		内部调制解调器：8 watt Peak
		16 DI Card：1watt
		16 DO Card：1 watt
		8 AI Card：1 watt
		8 DI,6 DO：2 watt
		8 DI,6 DO,4AI：2 watt
		12DI：1 watt
插入模块	内部	GPRS/EDGA/CDMA 可升级到3G，内部低电源radio
	外部	radio模块，PSTN 调制解调器
形状	尺寸(H*W*D)	140mmx240mmx60mm	133mmx270mmx180mm	133mmx376mmx180mm
	重量	800克	1600克	1900克
	IP as per IE60529	IP20
使用环境	使用温度	-20~60摄氏度(-4~140华氏度)
	储存温度	-20~70摄氏度(-4~158华氏度)
	相对温湿度	5%~95%的相对温湿度(无凝露)
