工业以太网串口网关

1、工作模式：         ①Modbus RTU/ASCII从站模式，用于Modbus TCP主站与Modbus RTU/ASCII从站通信；         ②Modbus RTU/ASCII主站模式，用于Modbus RTU/ASCII主站与Modbus TCP从站通信；

2、以太网10/100M自适应，内置网络隔离变压器；

3、Modbus TCP最多可支持4个连接；

4、可同时支持32条Modbus TCP命令请求；

5、每个RS485或者RS232接口独立1KV电磁隔离；

6、每个串口支持RS485或RS232接口，半双工，波特率支持1200 ~ 230400bps，奇偶校验支持无校验、奇校验、偶校验，        停止位支持1位和2位；

7、供电DC 24V（11 ~ 30V）；

8、工作环境温度-40℃ ~ 70℃，相对湿度5% ~ 95%（无凝露）；

9、机械尺寸40mm（宽）×125mm（高）×110mm（深）；

10、安装方式35mm导轨；

11、防护等级：IP20；

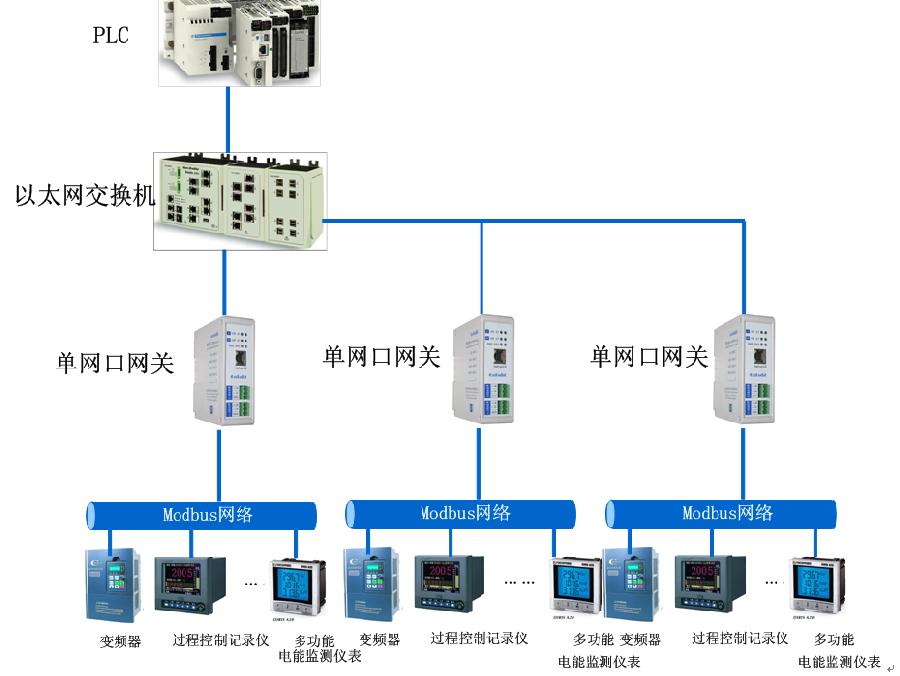

     方案一：使用以太网交换机和3台单网口网关实现Modbus TCP主站PLC对不同现场多台Modbus从站设备的数据采集。

图1 方案一

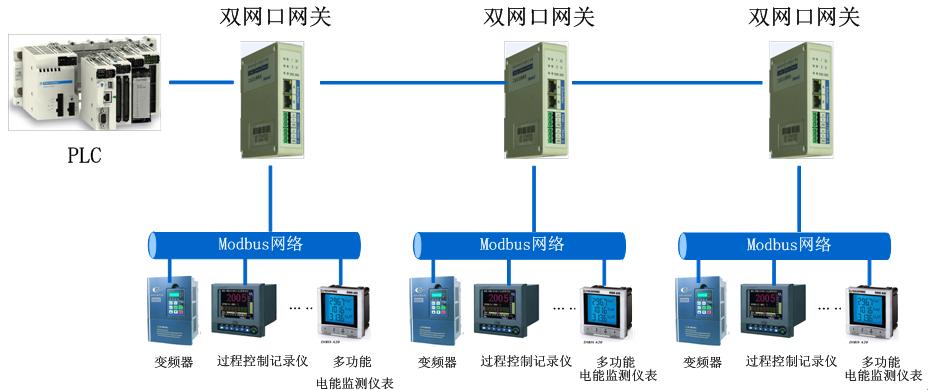

     方案二：使用3台双网口网关实现Modbus TCP主站PLC对不同现场多台Modbus从站设备的数据采集。

图2 方案二

     如图方案一和方案二所示。假如：以太网交换机和网关之间的布线距离分别是50米、100米、150米，每台网关之间的布线距离是50米。比较以上两种方案，可知：使用双网口网关比单网口网关不仅节省了一个以太网交换机，而且节约了很多网线（约：50m+100m=150m），大大降低了成本。

应用于冗余以太网和环网系统

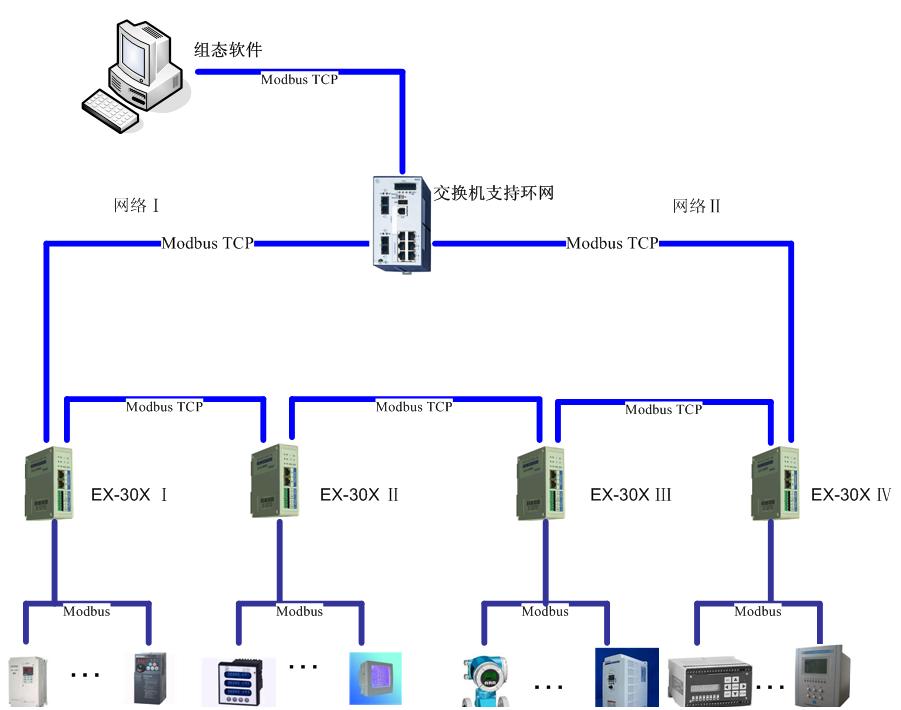

     方案一优点：
     1.使用交换机，且交换机支持以太网环网；
     2.各ES-30X可以实现级联；
     3.网络Ⅰ或网络Ⅱ中断任何一个，都不影响通讯；
     4.中间任一ES-30X网关出现通讯不正常等问题，不影响其他通讯；
     5.各ES-30X之间的线断掉任意一根，不影响通讯。

图3 环网系统

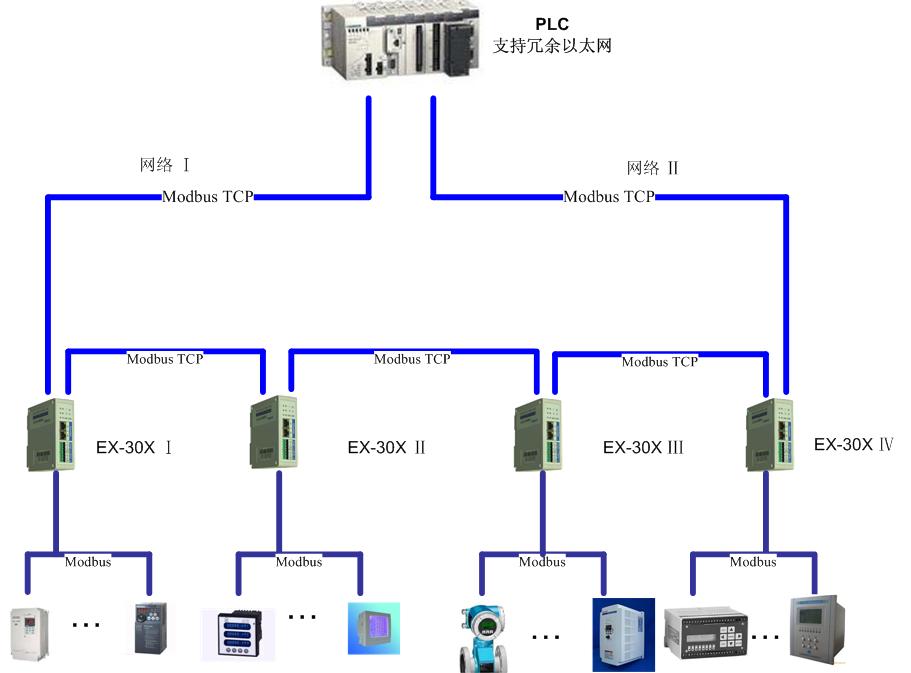

     方案二优点：
     1.不用交换机，且PLC支持冗余以太网；
     2.各ES-30X可以实现级联；
     3.网络Ⅰ或网络Ⅱ中断任何一个，都不影响通讯；
     4.中间任一ES-30X网关出现通讯不正常等问题，不影响其他通讯；
     5.各ES-30X之间的线断掉任意一根，不影响通讯。

图4 冗余以太网
